工作原理
金属氢化物储氢净化装置是利用储氢合金选择性吸氢的能力，吸收较低纯度氢气中的氢形成金属氢化物，之后用氢气将浓缩于装置空间的杂质气体吹除，即可提高装置中氢气的纯度，从而起到净化氢气的作用。

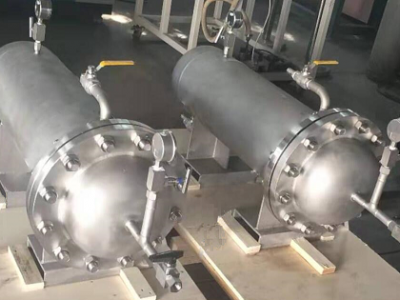

金属氢化物储氢净化装置由两个相同的储氢净化器组成，可实现连续净化氢气的目的，其示意图如下：
图1 金属氢化物储氢净化装置示意图
金属氢化物储氢净化装置通过以下过程实现了持续工作：（1）储氢净化器Ⅰ吸氢：将低纯度氢通入储氢净化器Ⅰ，同时向水套中通入常温水，使其开始吸氢。（2）储氢净化器Ⅰ放氢、储氢净化器Ⅱ吸氢：储氢净化器Ⅰ吸氢完成后，放出杂质气，然后向其水套中通入高温水，储氢净化器Ⅰ开始放出高纯氢气；于此同时，将低纯度氢通入储氢净化器Ⅱ，使其开始吸氢。（3）储氢净化器Ⅱ放氢、储氢净化器Ⅰ吸氢：储氢净化器Ⅰ放氢完全后，此时储氢净化器Ⅱ完成吸氢；向储氢净化器Ⅱ的水套中通入高温水，使其开始放氢；同时将低纯度氢通入储氢净化器Ⅰ，使其开始吸氢。如此通过两个储氢净化器交叉进行吸放氢，实现了连续净化氢气的操作。
产品规格
型号 | 处理量 | 产氢纯度 | 进氢压力（MPa） | 出氢压力 （MPa） | 循环水量（m3/h） |
HYP-5 | ≤ 5m3/h | 99.999% | 2~3 | 0.1~3 | 0.6 |
HYP-10 | ≤ 10m3/h | 99.999% | 2~3 | 0.1~3 | 1.3 |
HYP-30 | ≤ 30m3/h | 99.999% | 2~3 | 0.1~3 | 3.8 |
HYP-50 | ≤ 50m3/h | 99.999% | 2~3 | 0.1~3 | 6.4 |
HYP-100 | ≤ 100m3/h | 99.999% | 2~3 | 0.1~3 | 12.8 |
该产品采用不锈钢材质制作，工作时配套使用20~30℃常温水浴和50~60℃高温水浴，可将低纯度原料氢净化提纯至氢气纯度为99.999％以上，原料氢中不得含有H2O、O2、H2S、NO、SO2、Cl2及CO等会对装置内部的储氢合金产生毒害作用的杂质气体。表中列出了几种常用规格的产品，我们也可按照客户要求定制产品。
产品特性及应用
·石化、化工、医药加氢反应;
·航空航天热处理，人造金刚石，半导体和集成电路制造的保护气; ·粉末冶金、金属焊接、重金属冶炼净化; ·航天飞机和潜艇的水分解与合成，原子能工业中的氢浓缩等。
