QH100-5000系列氢气回收净化装置

能根据还原、碳化钨、硬质合金三大车间氢气消耗量，自动减压后补充新鲜氢气。QH系列常压氢气回收净化装置是由苏州竞立制氢设备有限公司于2002年自主研制开发的节能新产品。主要用于有色金属行业还原炉过量氢气的回收，氢气的回收利用率达80％以上，能为有色行业节约大量的电力和能源。几年来，已广泛并成功应用在全国二十几家大型纯钨、钼、镍粉生产企业中。

技术特点：常压氢气回收设备主要由：还原炉过量氢气的淋洗系统；新鲜氢气缓冲和自动补充系统；风机增压纯化干燥系统；回收产品氢气的流量、压力衡控系统四大部分组成。QH100-300整件供货，QH750-5000成套设备组件供货于用户现场组装调试。

1、能根据还原、碳化钨、硬质合金三大车间氢气消耗量，自动减压后补充新鲜氢气量。

2、能确保系统压力平衡，风机不抽负压。确保炉子正常工作。

3、可根据洗涤要求，淋洗塔可以并联也可以串联使用。全系统仅需一台风机，不需再生风机。

4、能根据还原、碳化钨、硬质合金三大车间氢气需求量的变化，通过风机自动调频调压满足工况的变化、 加热。

5、回收产品氢气的含水量、含氧量实施在线检测，含氧量可小于5PPM，含水量≤-60℃露点。

6、回收系统的纯化干燥、加热再生、排放冷凝水、补充氢气、系统压力平衡等，由PLC实现全自动控制。

QG50型强制吸附式氢气干燥装置

QG50型强制吸附式氢气干燥装置是专门为降低发电机内氢气中的含湿量而特别设计的装置。装置由两台氢气干燥器(交替工作或再生)、一台油分离器、一台冷却器、一台气水分离器、一只滤油器及相应的阀门组成。当发电机内的冷却氢气含湿量增加时，可以将含湿量高的氢气引入本装置，通过本装置连续不断 的去油、干燥运行，降低了氢气含湿量，将指标提高到-30℃~-60℃露点的氢气重新送回发电机组。

可以使发电机内氢气含湿量指标达到电力部规定(0-20℃)的安全运行要求。 装置采用可编程控制器(PLC)控制系统，按设定的时间周期控制两位四通阀的切换，进行干燥器 的工作或再生切换，使工作一定时间需要再生的干燥器切换到再生状态，而另一台已再生完成的干 燥器则进入工作状态。由于再生过程中的再生温度、时间及冷凝液的排放均由可编程控制器 (PLC)进行控制，因此设备可以实现全自动工作。

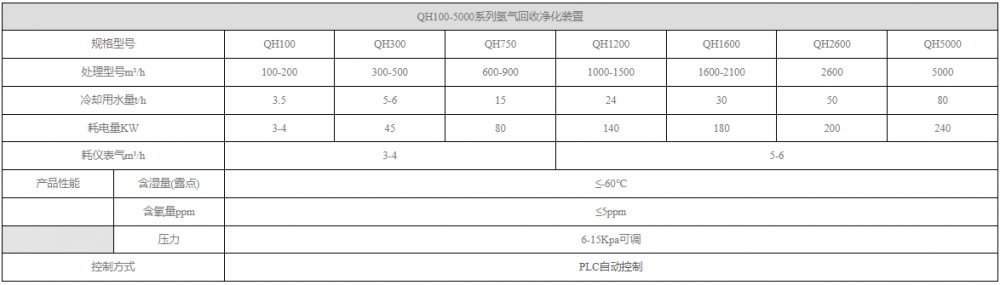

技术参数
