无损耗安全储氢大师——将氢气变为固态储存起来
产品利用储氢合金粉在一定温度和压力下可逆的吸放氢气的功能，实现安全高效、无能耗、无泄漏的固态储氢。通过了有色金属工业协会的成果鉴定：整体技术达到国际先进水平。
产品优势
Ø实现了安全、无泄漏、无能耗的固态储氢，储氢密度高，可达液态氢密度；
Ø具有操作压力低、安全性好、使用寿命长的优势，充放氢循环2000次后，储氢量仍保持在初始容量的90%以上；
Ø具有净化氢气功能，可以得到99.9999%超高纯氢；
Ø操作简单，使用方便，可在常温常压下吸收和放出氢气，输出气流平稳，适合与便携式用氢仪器配套；
Ø内部采用了我公司独特的导热结构和合金粉末填充专利技术，产品快速充放氢性能优异；
Ø可以通过调节温度来有效控制吸放氢的压力和速率。
产品规格

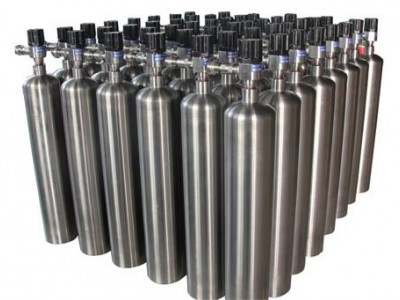

根据容量和用途，金属氢化物储氢装置分为仪器配套用金属氢化物储氢装置和金属氢化物快速储氢供氢装置。仪器配套用金属氢化物储氢装置储氢密度大、氢气纯度高、密闭性和安全性好、体积小、携带方便，特别适合作为燃料电池和气相色谱仪等便携式仪器的配套氢源。根据不同的使用环境，开发了不锈钢和铝合金两种材质的罐体，并可配套针阀和快插两种阀门。
型号 | HYM-30S | HYM -50S | HYM -100S | HYM -300S | HYM -500S | HYM -750S | HYM -1000S |
HYM-30SK | HYM -50SK | HYM -100SK | HYM -300SK | HYM -500SK | - | - | |
容量 | ≥30 L | ≥50 L | ≥100 L | ≥300 L | ≥500 L | ≥750L | ≥1000L |
罐体尺寸（mm） | Ф40×L180 | Ф40×L230 | Ф46×L293 | Ф64×L393 | Ф74×L458 | Ф86×L503 | Ф89×L595 |
Ф40×L175 | Ф40×L225 | Ф46×L288 | Ф64×L388 | Ф74×L453 | - | - | |
重量（kg） | ≤ 0.9 | ≤ 1.2 | ≤ 2.0 | ≤ 5.5 | ≤ 7.0 | ≤ 12.0 | ≤ 16.0 |
≤ 0.7 | ≤ 0.9 | ≤1.8 | ≤ 5.3 | ≤ 6.8 | - | - | |
放氢速度（25℃） | ≥ 0.5 L/min | ≥1 L/min | ≥1 L/min | ≥2 L/min | ≥3 L/min | ≥4 L/min | ≥4L/min |
仪器配套用金属氢化物储氢装置——针阀
配针阀的金属氢化物储氢装置根据客户对不同工作压力的需求，分为高压（G型）、中压（Z型）、低压（D型）三种类型，G型金属氢化物储氢装置工作压力范围为0.1-3MPa，充氢压力不超过3 MPa，Z型金属氢化物储氢装置工作压力范围为0.1-1.5MPa，充氢压力不超过1.5MPa ，D型金属氢化物储氢装置工作压力范围为0.1-0.7MPa，充氢压力不超过0.7 MPa，可用氢气发生器充氢。根据客户使用要求，此类金属氢化物储氢装置出氢口可配置卡套（如图4）、螺纹和快插接口（如图5）。
仪器配套用金属氢化物储氢装置——快插阀门
配快插阀门的金属氢化物储氢装置开关通过快插的连接和断开控制，如图6。根据客户对不同工作压力的需求，产品分为中压（Z型）和低压（D型）两种类型， Z型金属氢化物储氢装置工作压力范围为0.1-1.5MPa，充氢压力不超过1.5MPa ，D型金属氢化物储氢装置工作压力范围为0.1-0.7MPa，充氢压力不超过0.7 MPa，可用氢气发生器充氢。
金属氢化物快速储氢供氢装置
型号 | HYM -5M | HYM -10M | HYM -20M | HYM -40M | HYM-80M |
容量 | ≥5m3 | ≥10m3 | ≥ 20m3 | ≥40m3 | ≥ 80 m3 |
罐体材料 | 不锈钢 | 不锈钢 | 不锈钢 | 不锈钢 | 不锈钢 |
储氢压力 | ≤ 3MPa | ≤ 3MPa | ≤ 3MPa | ≤ 3MPa | ≤ 3 MPa |
充氢时间（25℃） | ≤ 60min | ≤ 60min | ≤ 120min | ≤ 120min | ≤ 150 min |
放氢速度(25℃) | ≥20L/min | ≥35L/min | ≥60L/min | ≥80L/min | ≥ 200 L/min |
金属氢化物快速储氢供氢装置具有快速、大流量吸放氢性能，可为各种规格燃料电池提供氢源，另外在集成电路和半导体的生产、粉末冶金、热处理等方面也有着广泛的应用，是一种理想的超高纯氢源。
应用场景1：便携用氢仪器、便携燃料电池电源
| 推荐型号HYM-30SHYM -50S储氢容量≥ 30 L（2.7g）≥ 50 L（4.5g）罐体尺寸（mm）Ф40×L180Ф40×L230重量（kg）≤ 0.9≤ 1.2放氢速度（25℃）≥ 0.5 L/min≥ 1 L/min优势固态储氢低压，安全可靠；可自行充氢，不依赖加氢站；体积密度大，节省安装空间，工作时间持久。 |
应用场景2：燃料电池两轮车
| 推荐型号HYM-500SHYM -1000S储氢容量≥ 500 L（44.5g）≥ 1000L（89g）罐体尺寸（mm）Ф74×L458Ф89×L595重量（kg）≤ 7.0≤ 16.0放氢速度（25℃）≥ 3 L/min≥ 4 L/min优势固态储氢低压，安全可靠；可自行充氢，不依赖加氢站；体积密度大，节省安装空间，续驶里程长。 |
应用场景3：燃料电池叉车
优势：
· 固态储氢低压，安全可靠；
· 可自行充氢，不依赖加氢站；
· 可减少叉车配重；
· 体积密度大，同样体积储氢装置储氢量更多，工作时间更久。
应用场景4：燃料电池冷链物流车
优势：
· 固态储氢低压，安全可靠；
· 可自行充氢，不依赖加氢站；
· 体积密度大，节省空间可以多装货；
· 节能，固态储氢装置在供氢的同时具有制冷效果；
· 续驶里程长。
应用场景5：燃料电池场地车（观光车等）
优势：
· 固态储氢低压，安全可靠；
· 可自行充氢，不依赖加氢站；
· 体积密度大，节省空间可以多设座位；
· 续驶里程长。
应用场景6：燃料电池备用电源
优势：
· 固态储氢低压，安全可靠；
· 可自行充氢，不依赖加氢站；
· 氢气长期储存无泄漏；
· 工作时间持久；
· 体积密度大，节省空间。
应用场景7：氢气运输
优势：
· 固态储氢实现了氢气的常温低压运输，安全可靠；
· 体积密度大，单车氢运输量大大提高；
· 充氢压力不高于3MPa，充氢无需增压，节能减排；
· 氢气无泄漏无损耗。
应用场景8：氢气储能
通过能源转换，将富余的太阳能/风能转换成氢能，氢能可以用固态储氢的方式储存起来，在没有太阳和风的时候供给燃料电池发电，也可以用固态储氢的方式将氢气安全地运输到其他用氢的地方，供燃料电池发电或者其他用氢，实现可再生清洁能源的自给自足和互联互通。
固态储氢储能优势：
· 固态储氢低压，安全可靠；
· 充氢压力不高于3MPa，充氢无需增压，节能减排；
· 长期储存无泄漏；
· 体积密度大，节省空间；
· 可大规模储存；
· 移动和运输安全，方便。
