氢气纯化装置

产品参数/ PRODUCT PARAMETER

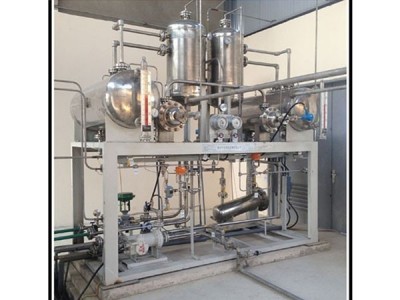

1.氢气纯化装置

产品简介：

YQC系列氢气纯化装置是本公司自主研制的高科技产品，以电解氢为原料，经过气水分离、催化除氧和吸附干燥、过滤，从而获得高纯氢。

处理量为5Nm³/h～500Nm³/h，可生产纯度为99.999%以上的高纯氢，广泛应用于电子、冶金、化工、玻璃、新能源等行业。

技术特点：

1、采用钯铂双金属脱氧催化剂，脱氧效果可达含氧量≤1ppm。

2、采用优质分子筛，装填系数大，吸附容量速率高，产品氢气含湿量≤-75℃露点。

3、采用高效烧结镍管过滤器，过滤效能可达99.9999%，除尘后分子粒度≤0.3μm。

4、纯化工作压力0.5～3.0Mpa可调，处理量可超过设计值15%。

5、再生气用量为处理量的5%-10%，耗电为零，若采用原料气再生或三塔式流程，氢损耗为零。

6、配套齐全，结构紧凑，维修方便。PLC或电动仪表全自动操作运行。

YQC5～500型氢气纯化装置主要技术指标

型号 指标	YQC-5	YQC-10	YQC-50	YQC-100	YQC-200	YQC-500
处理量	5m3/h	10m3/h	50m3/h	100m3/h	200m3/h	500m3/h
工作压力MPa	0.5～3	0.5～3	0.5～3	0.5～1.6	0.5～1.6	0.5～1.6
露点	≤-75℃	≤-75℃	≤-75℃	≤-75℃	≤-75℃	≤-75℃
含氧量	≤1ppm	≤1ppm	≤1ppm	≤1ppm	≤1ppm	≤1ppm
额定功率	2Kw	3Kw	4Kw	6Kw	9Kw	12Kw
冷却水耗量m3/h	0.5	1	2	3	4	6
仪表用气	1m3/h	1m3/h	2m3/h	3m3/h	3m3/h	3m3/h
主机外形尺寸	1100×1000 ×1800mm	1100×1000 ×1900mm	2000×1500 ×2500mm	2800×1800 ×2800mm	3200×1800 ×2800mm	3700×1800 ×2800mm
重量	800Kg	1000Kg	2000Kg	3000Kg	3500Kg	4500Kg
