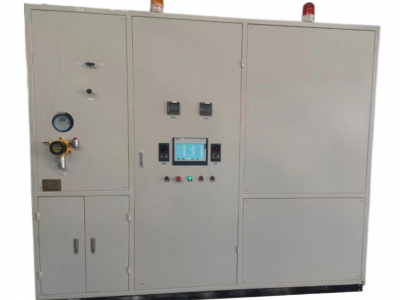

TQ-20 型天然气制氢设备

天然气制氢设备的工作原理： 经过过热及脱硫后的天然气与过热后的去离子水蒸气混合进入天然气转化炉，在 800 度温度下发生 转化反应生成氢气与一氧化碳，再进入换热器与原料水换热后进入中温变换炉，在 400 度左右的条件下 一氧化碳与水蒸气反应生成二氧化碳，最后生产氢气（80%）及二氧化碳（20%）的混合气。在变压吸附 装置中，氢气与二氧化碳进行分离，氢气纯度可达到 99.99%-99.999%，然后提供给用户使用。

总反应式： CH4 + 2H2O = 4H2 + CO2 -165.3 kJ/mol 设备特点：

变压吸附主要由四个变压吸附塔和一组阀门组成，通过四个变压吸附塔和阀门的不同状态分别对原 料气进行吸附，实现不间断的制取纯净的氢气效果。氢气中的其它杂质通过解析气管道排出放空。当任 何一塔在吸附状态时，通过分子筛吸附层的混合气中的二氧化碳等杂质被吸收，纯净的氢气通过塔顶的 管道到达用户。
