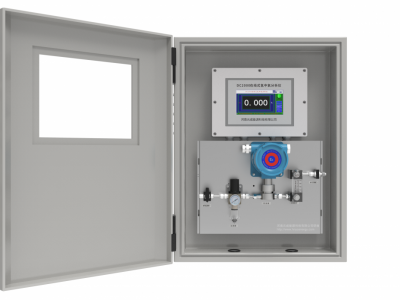

DC-8600T在线式氢气综合分析系统

仪器简介:

DC-8600T在线式氢气综合分析系统集合了氢冷发电机在线氢气纯度、露点度和氧气含量检测为一体的在线综合检测系统。他是目前国内唯一能够实现发电机氢系统三种不同物质在一套检测系统中的在线氢气综合检测仪。

氢气纯度仪采用德国HLP的公司的恒温室微型热导传感器，不受环境温度变化的影响；氢气湿度仪采用芬兰Vaisala高精度、高稳定性的湿度传感器，具有准确度高、重复性好、测试速度快、漂移小等优点；氧气采用美国MAX高精度长寿面的微量氧传感器。采用这三种高精端传感器既能够保证各自的检测准确性和稳定性又能够在同一系统中测量分析。此设备专门为氢冷发电机的氢系统运行提供安全保障而设计的。

功能特点:

u 纯度检测采用先进的具有温度补偿功能的恒温型热导池，克服了热导型检测仪普遍受温度影响的缺点，热导池的正常使用寿命大于十年，不怕氧化性气体。

u 三量程设计，置换气体CO2或N2都可以使用。

u 三个量程的报警分别独立设置，方便用户置换时使用

u 具有无可比拟的稳定性和重现性

u 采用24位的高精度数据采集单元，最大程度地降低了信号转换误差，可检测到uV级信号

u 常态标态一键转换

u 具有U盘数据导出、现场软件升级功能和设备故障自动诊断

u 适合低露点氢气系统的测量要求

u 使用先进的露点传感器并带有现场自校准功能

u 抗油/抗污染（具有多级过滤带质子膜保护）

u 氧气测量采用美国MAX高精度、长寿命的固体电化学传感器。

u 具有功能强大的现场中文组态界面, 可同时输入多种信号，提供多种编程功能 ；

u 智能化系统，方便的在线零点校正

u 具有报警解除和报警自动复位功能

u 故障状态提示及报警显示闪烁提示

氢气湿度仪主要技术参数：

Ø 量    程：-80～+20℃

Ø 精    度：±0.5℃

Ø 分 辨 率：0.01℃/0.1ppm

Ø 重 现 性：±1℃

Ø 样气流量：0.3～1.0L/min

Ø 工作温度：-30℃～+60℃

Ø 工作压力：0～1.0Mpa

Ø 信号输出：4～20mA（对应-80～+20℃），300Ω

Ø 传感器电源：24VDC

氢气纯度的主要技术参数

Ø 量    程：空气中的H2含量90～100%；典型精度：≤±0.1%

CO2 (N2) 中的H2含量：0～100%；典型精度：≤±0.2%

空气中CO2 (N2) 含量：0～100%； 典型精度：≤±0.5%

Ø 分 辨 率：±0.01%

Ø 流    量：50～200mL/min

Ø 工作温度：-20～50℃

Ø 工作压力：0～1.0MPa

Ø 输    出：4～20mA，±0.05mA，最大负载电阻500Ω

Ø 电    源：24VDC

氧气含量的主要技术参数

Ø 量    程：0～10%（可选，特殊用户使用）

Ø 分 辨 率：0.01%

Ø 样气流量：50～300ml/min

信号输出：4～20mA  300Ω
