一、产品简介
D318的活性基团为游离胺型，很容易与强酸阴离子交换，同时，作为一种丙烯酸系树脂，具有高交换容量和快交换速度，因而非常适合柠檬酸、酒石酸、乳酸、维C中去除强酸阴离子。D318在再生时与碱发生中和反应，生成盐和水，树脂又回到游离胺型，在同样的再生条件下，具有高再生度和高洗脱率，从而在使用时树脂的周期吸附容量高，周期吸附率高、重复性好。
D318用于柠檬酸中除强酸阴离子，柠檬酸回收率可达98%以上，清洗水耗小于20BV，非常适合实际应用。由于其特殊的合成工艺，D318树脂的转型可逆性好，机械强度高、压碎强度高，与一般的弱碱阴离子交换树脂相比，最重要的是树脂的耐渗透性能好，保证在运行时树脂的颗粒完整率好，运行压降低，长期运行树脂的破碎率低，树脂的年补充率低。
二、理化性能指标
指标名称 | 指标 |

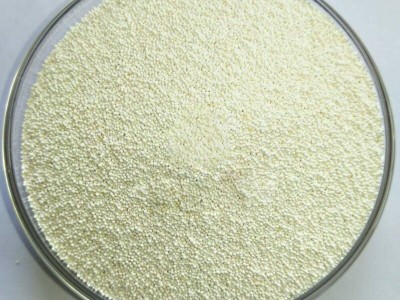

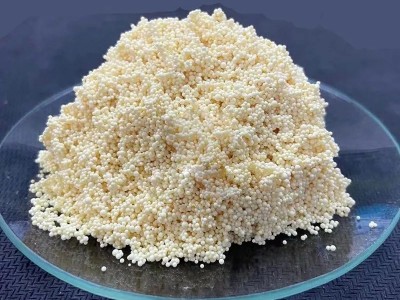

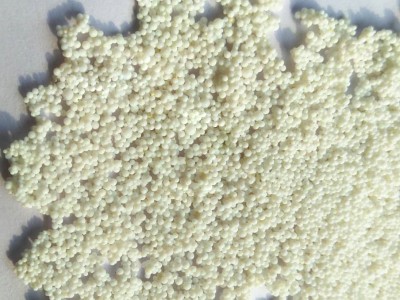

外观 | 淡黄色不透明球状颗粒 |
骨架 | 丙烯酸系 |
出厂型式 | 游离胺型 |
含水量 % | 50～60 |
质量全交换容量 mmol/g(干) | ≥7.0 |
体积全交换容量 mmol/ml | ≥2.20 |
湿真密度 g/ml | 1.02～1.10 |
湿视密度 g/ml | 0.65～0.75 |
渗磨圆球率 % | ≥90 |
范围粒度 % | (0.315～1.25mm) ≥95 |
三、新树脂预处理方法
1.将树脂装入交换器中，用清水反洗树脂，至出水澄清为至。
2.通入两倍树脂体积的8-10%的NaCl溶液，将树脂置于食盐溶液中浸泡约24小时，然后用清水淋洗至排出水无色无味即可。
3.先通入两倍树脂体积的约4%HCl，用后一倍体积的盐酸溶液浸泡树脂4-8h，用纯水洗到pH为6~7。再通入两倍树脂体积的约4%NaOH，用后一倍体积的氢氧化钠溶液浸泡树脂4-8h，用纯水洗到pH小于为9。
四、运行操作方案
操作 | 溶液 | 流速(BV/h) | 用量(BV) |
顶料液 | 清水 | 2.0～4.0 | 2.0～3.0 |
反洗 | 清水 | 2.0～4.0 | 1.5～2.0 |
再生 | 4～5%NaOH溶液 | 1.5～2.0 | 2.0～3.0 |
置换 | 蒸馏水或纯水 | 1.0～2.0 | 1.5～2.0 |
淋洗 | 蒸馏水或纯水 | 10～15 | 4.0～6.0 |
串洗 | 蒸馏水或纯水 | 10～15 | 4.0～6.0 |
运行 | 阳床出料液 | 2.0～4.0 | 30～60 |
五、使用参考指标
树脂层高 m | 1.5～2.0 |
设计反洗空间 % | 30～60 |
反洗展开率 % | 30～50 |
工作交换容量 mmol/L-R | ≥1500.00 |
运行温度 ℃ | 20～40 |
适用pH范围 | ≤2.5 |
六、树脂的保管
1.未使用的树脂应保持外包装袋的完整，避免其破裂使树脂直接暴露于空气中,并存放于0～40℃的环境中。
2.使用中暂停运行的树脂应避免下述情况：
⑴脱水 设备内应充水，如必须将水排去，则设备须密闭以防树脂水分散去。
⑵冰冻 如遇零下温度，设备内必须充入盐水浸泡树脂。
⑶细菌滋长 微生物如藻类及细菌等能在长时间停用的离交设备内繁殖，造成树脂不可逆污染，预防的措施即是在树脂失效后彻底反洗，除去运行中积聚的悬浮杂质和残余的被处理液，洗净后以盐水浸泡。
七、树脂污染的机理及复苏处理方法
1.污染机理
由于被处理液中含有的如：有机物，铁、硅、微生物，胶状物质等，经活性炭过滤过程中不能完全被去除，以上物质在离交过程中会以氢键、离子键、共价键、范德华力等的作用而被吸附在阴树脂的骨架上，一般情况下树脂经过15～30周期运行后，不断残存累积的有机物会影响树脂的正常交换性能，造成处理糖质变差、清洗水耗上升，这就是所谓的有机物污染。
2.复苏方法
(1)反洗污染的树脂，至出水无色澄清透明为止。
(2)通3倍树脂体积的10%NaCL+3～4%NaOH混合液，温度为40℃左右，流速为4m/h，到最后一个床体积时开始浸泡12小时左右，然后用去离子水清洗，看出水液颜色深浅来判断污染的严重与否，从而决定是否须再次处理。
(3)加倍再生后即可投入运行。
178 0012 6383
