电池电压巡检仪

简要描述：燃料电池电压巡检仪CVM，智能测试解决方案的MCM-IntelliProbe产品允许对电池、燃料电池和电解槽进行的电池电压监控。电压巡检仪也适合作为电池管理系统的参考测量设备。超紧凑的设计、密度和耐温性允许在测试台中应用，以及在苛刻的环境条件下操作，例如在汽车或其他领域。由于集成了宽范围电源，第五代产品的MCM-IntelliProbe模块可以直接在12 V和24 V车辆电源系统中运行。

详情介绍

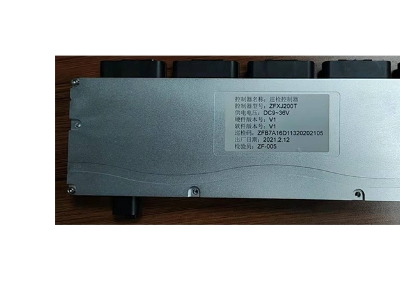

ZFHN-3电池电压巡检仪适用于高压、电压不同的系统的差分电压测量，尤其适用于燃料电池单片巡检电压测量。

ZFHN-3系列燃料电池电堆用单池电压检测控制器是一款采用差分原理进行输入电压测量的模块。

ZFHN-3采用了高性能的车用微处理器进行运算，单模块最多包含200路高压隔离通道，多模块组合使用可多达600路，隔离电压可达到1200V。此巡检控制器能够提供准确的电压测量数据，可对电堆的性能做出直观的判断。ZFHN-3严格按照汽车行业电子电气的标准进行设计，高集成度，小体积的特点，可靠性高。

模块采用CAN2. 0B数字接口，能够同步反应电堆的加载情况，可十分便利地集成到应用系统当中。应用灵活，能够直接显示被测电堆的z大，z小电压以及总电压。可以分析燃料电池电堆各个单节单池的均差性能(此功能需配置)。

ZFHN-3电压巡检仪特性

●按照汽车行业电子电气的标准设计。

●CAN2. 0B数字接口可靠实时输出数据。

●数据传输方式可 根据用户进行选择。

●支持网络多节点程序兼容。

●高精度单片电压测量，检测精度达到mV级。

●高集成度，体积小巧，方便燃料电池系统集成。

●可计算电压的z小值，z大值及对应的具体位置。

应用领域

●燃料电池发动机 系统

●燃料电池测试平台

●燃料电池堆模块

产品优点：

1、提高长期运行稳健性的单板解决方案;

2、成本优化设计;

3、级联器件内部过采样滤波抗干扰;

4、CVM-G5通用刀具链各测量通道的时间同步性;

5、2个用于ECU通信和诊断的CAN接口;

6、汽车共形部件和连接器;

7、每个设备多230个通道;

8、适用于单电池或双电池采样的直流测量范围;

9、汽车温度范围-40…+105°C;

10、根据客户要求个性化;

燃料电池电压巡检仪CVM核心功能：

表面恒压和自清洁;

别针由于振动和;

浮动冲击和烟囱伸长/弹性支承;

由于销自动定心，装配时间短;

在-25之间扩展温度范围和+85°C;

未经许可的紧凑型：总高度为5 mm;

集成到现有系列设计中;

符合要求的高压安全;

123级标准的;

优化研发

时间同步电池电压记录;

每个模块10个串行测量通道;每个堆栈多400个通道;

可切换直流测量范围-1…+5 V/-3…+3 V;

14位分辨率

采样率：1 sp…1000 sp/秒;

yong久电流隔离1.400 VDC;

超紧凑型：20个测量通道小于4英寸智能手机;

可配置断线检测;

运行温度范围-40°C…105°C;

可用于燃料电池汽车原型;在12V或24V电池系统中直接运行的宽范围电源。
