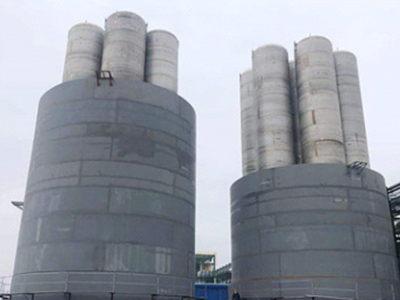

工业气体子母罐

工业气体子母罐是指由多个盛装LN2、LO2、LAr的子罐并联后按一定的排列方式置于填充绝热材料的母罐中的储罐。对空分装置产出或者钢厂后备系统需要分别存储液氧、液氮、液氩等产品，而场地受限，需要尽量缩小占地的较为适用。

　　产品详情

　　产品构造

　　低温液体子母罐由多台子罐、一座母罐和相应的工艺管线及阀门、仪表等构成。子罐：作为盛装低温介质的主容器，采用奥氏体不锈钢S30408材料;子罐为立式圆筒形支腿结构，根据容积大小按一定的排列方式将4只、7只或10只子罐通过管道将全部或分组的各子罐气、液相进行连通。

　　母罐：作为绝热系统的保护壳体，通常采用Q345R/16MnDR材料。母罐将全部子罐容纳其中，并采用粉末堆积绝热进行保冷，保证储存介质尽量少的气化。

　　主要技术参数

　　储存介质：LN2、LO2、LAr等

　　工作压力：0.2MPa~3.0MPa

　　单台容积：600m³~3000m³

　　设备类型：储罐、压力容器

　　主要优点

　　设备单体储存容量大，较相同容积的真空罐占地小、投资少、操作简便。

　　设备通过自增压器维持运行压力，不需要增压泵，响应时间快、运行成本低、维护简便。
